本人不作風車買賣-指導材料取得，不能完成可協助完成

指導學生從切割葉片-鑽孔-組裝DIY過程，讓學生親自動手，2小時完成一座風車發電

市電並聯- 逆變器-適用電壓28v-52v

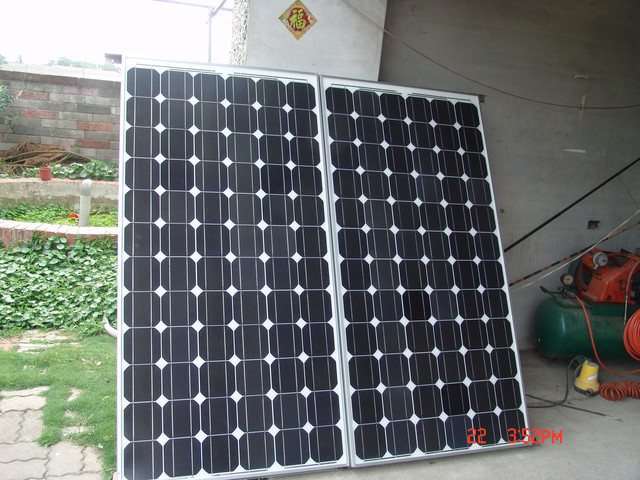

多晶太陽能板電壓29v230w*4片-規格160公分*100公分(1-2年成本回收)

車棚架設920w-29v太陽能板提供菲米咖啡工廠與家電110v並聯

市電並聯- 逆變 器-6 00w

無功能表顯示

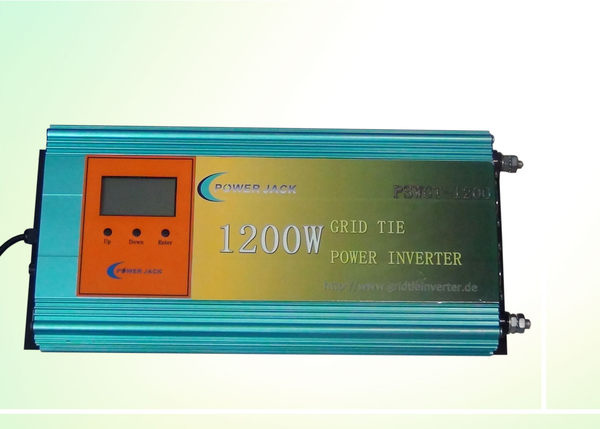

市電並聯- 逆變 器- 1200w

偵測台電同步電壓，發電與台電共用，不用電池

工作中-功能表顯示

功率表說明:

AC輸出功率：0W（最大顯示功率為15KW，可以顯示最小功率為1W）
1.AC輸出電壓：0V（最大顯示電壓270V）
2.AC輸出安培：0A（最大顯示安培55A）
3. 當達到備用電源時儀表會警報

4.更新率：0.5秒一次

規格表

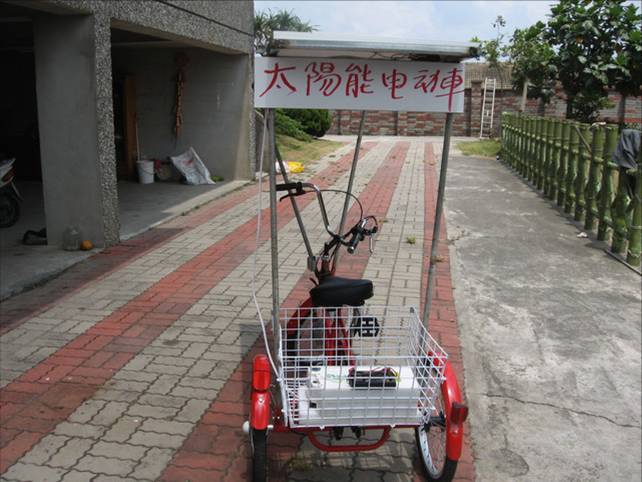

零碳排放-DIY太陽能電動車

太陽能電動車-3片40W-18V太陽能板-串連-電壓達54V充36V12A電池
產品規格:
最大功率電壓（V）:18V
最大功率電流（A）:2.22A
開路電壓(Open circuit voltage)（V）: 21.82V
短路電流(short circuit current)（A）:2.45A
尺寸：638mm*538mm*35mm

以三輪貨車改裝-前輪裝25W無刷輪鼓馬達帶動車身



速度20公里-36V-12A電池可行20公里-強光1小時可充滿-載重100公斤-強光下可邊走邊充電

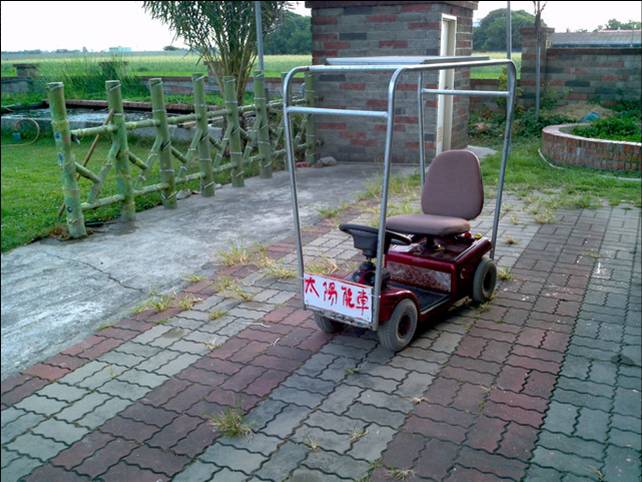

太陽能電動嘟嘟車-二





改裝廢棄電動車+方向盤+電腦椅，為安全24V改12V衝力減半，以太陽能電動車充電(孫子最愛)

太陽能車




-1片40W-18V太陽能板

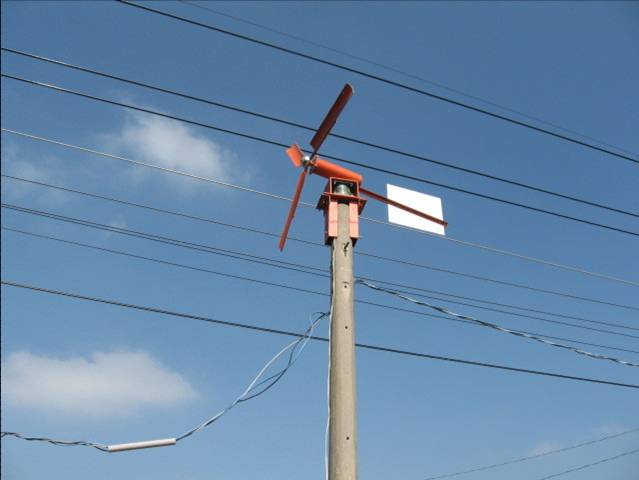

一.750w標準型+立式培林+座式培林(風向感應佳)

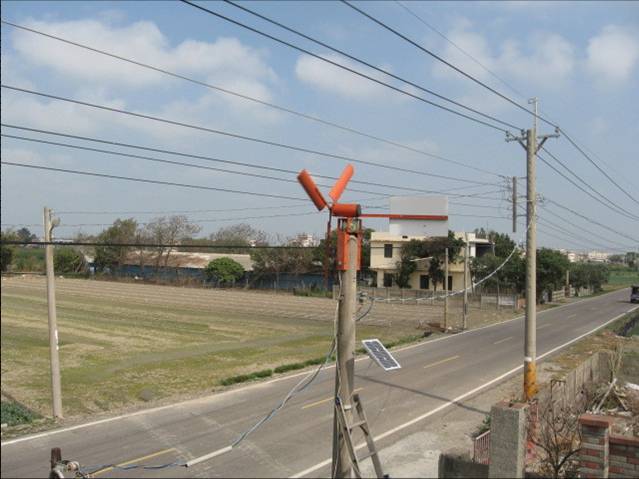

750w標準型+20w太陽能板(風光互助)



起動風速每秒2.5公尺，風車轉速180轉(180轉是標準規格10之1轉速)，就可發有效電壓22V充入12V電池)

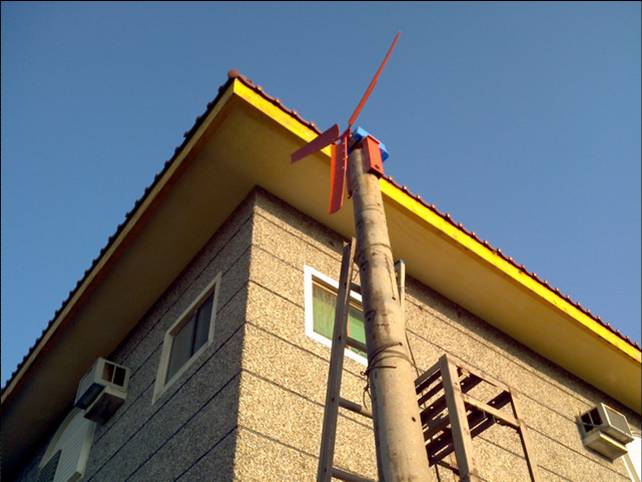

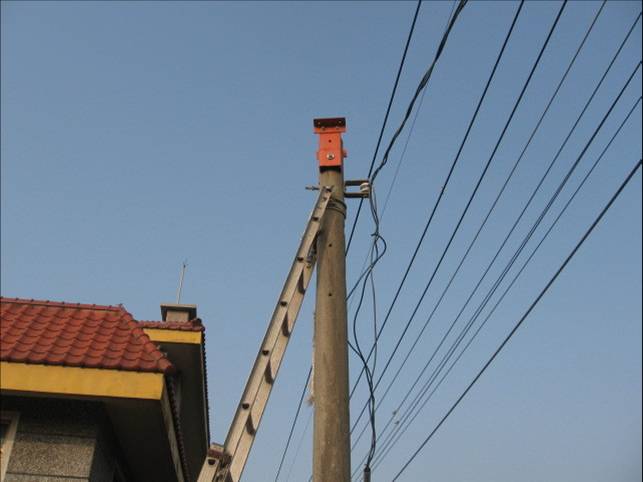

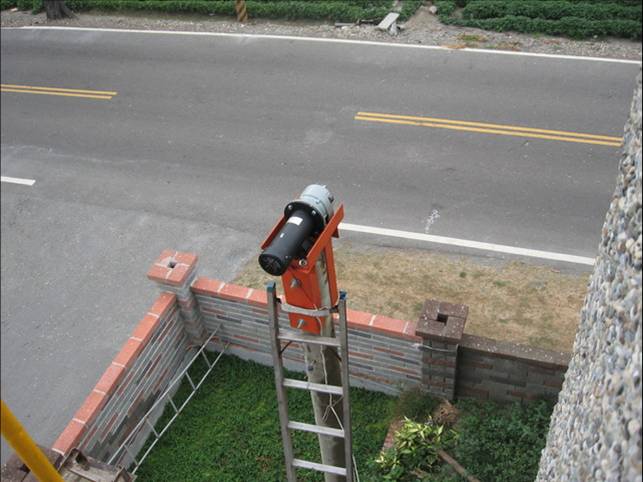

支架+電線桿

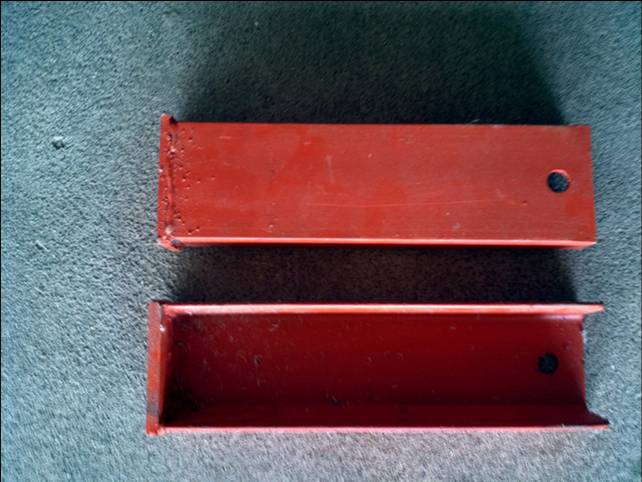

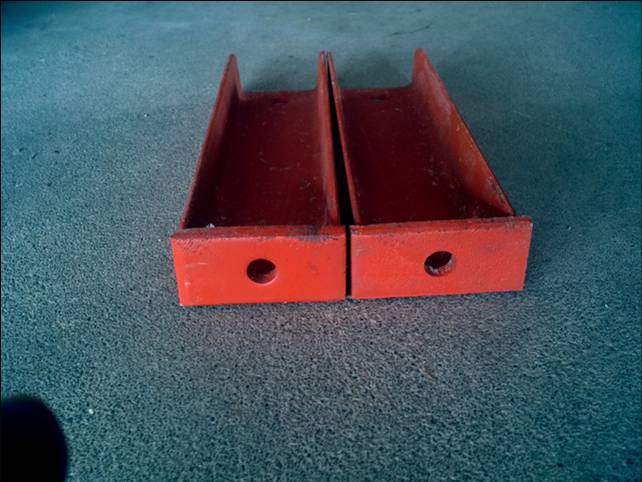

電線桿支架-10公分ㄇ字型-長32公分-30公分處鑽6分孔-鎖電線桿頂孔



上部處鑽6分孔-鎖培霖支架

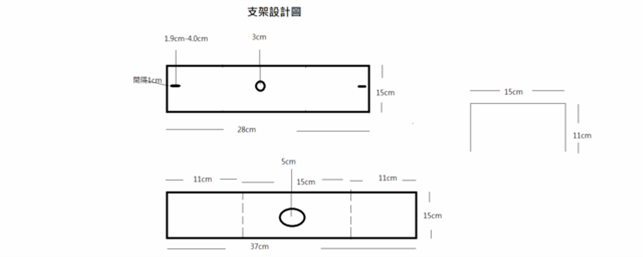

支架設計圖

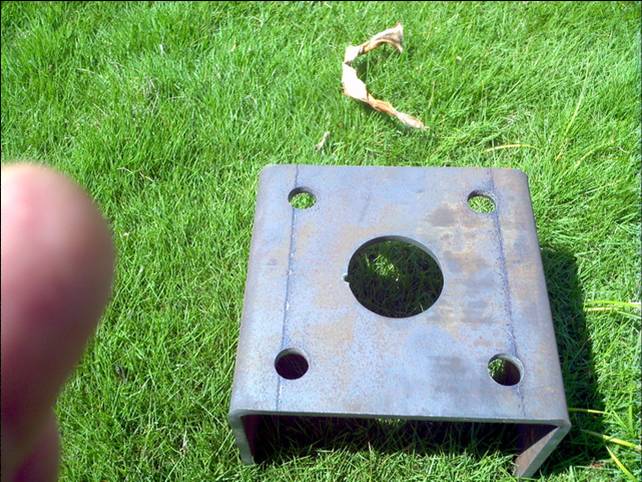

支架ㄇ字型-11公分-15公分-11公分-鑽孔裝培霖-中心打直徑5公分孔-接轉動軸

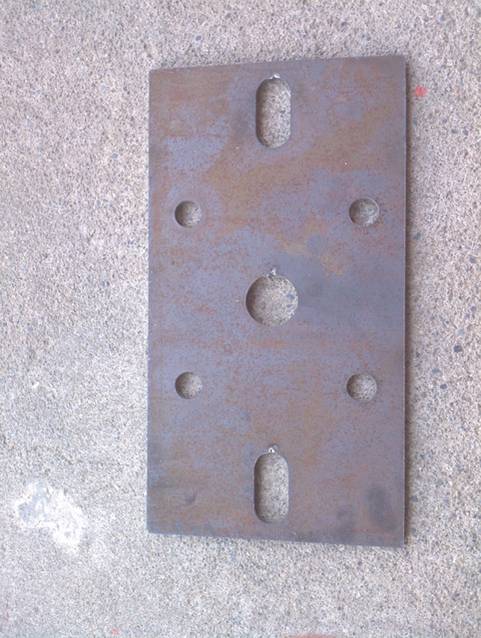

支架底座-鑽孔裝培霖-中心打直徑3公分孔-擲外徑3.8公分三片立式裴琳-通電線

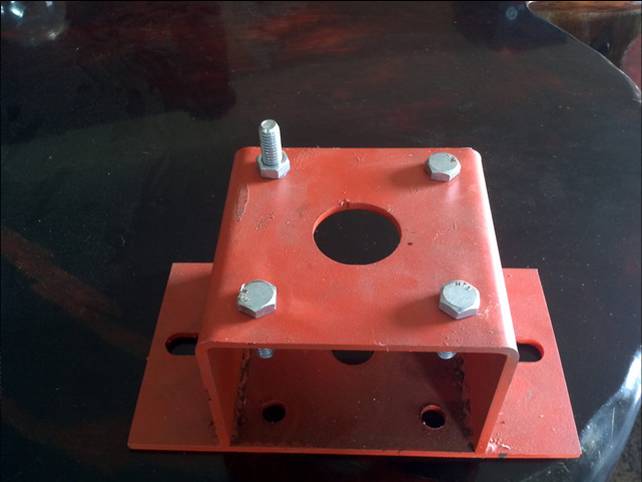

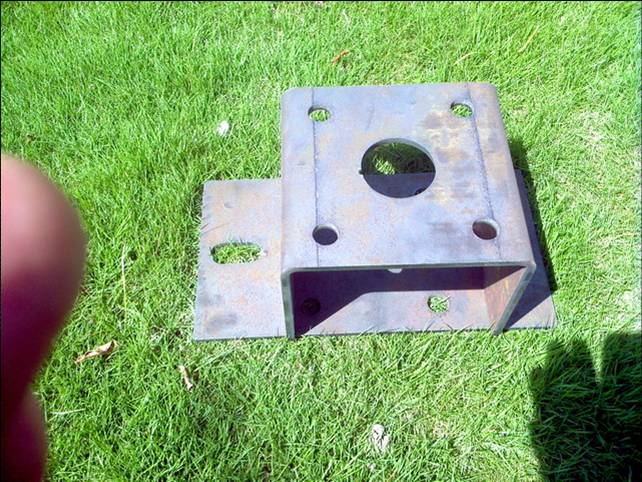

ㄇ字型支架+底座




立式培林(上下兩組)-內徑4公分

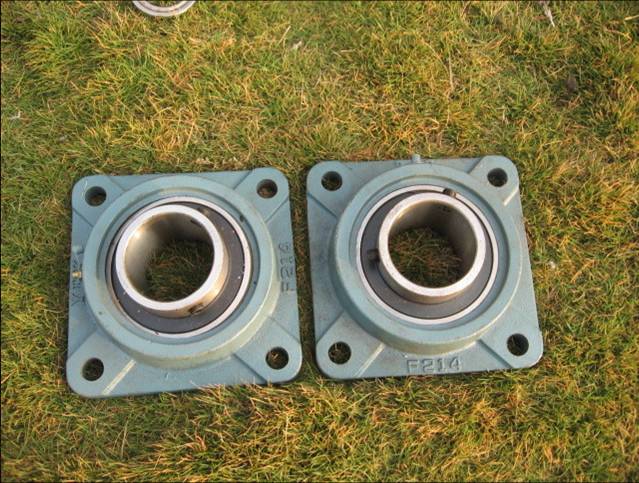

座式培林

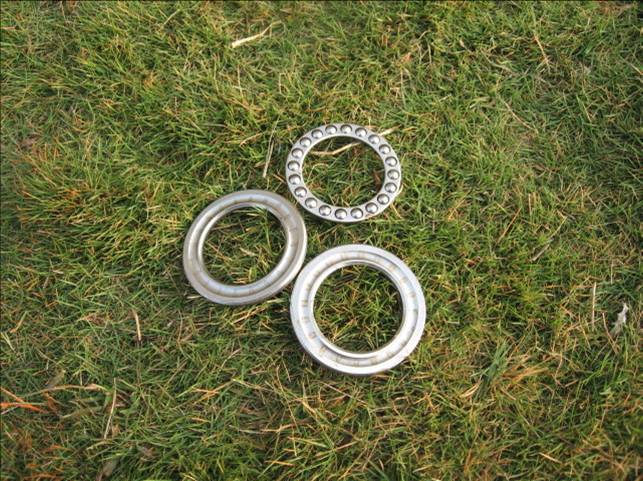

座式培林-直徑3.8公分(三片式-上下底部-中片珠環)

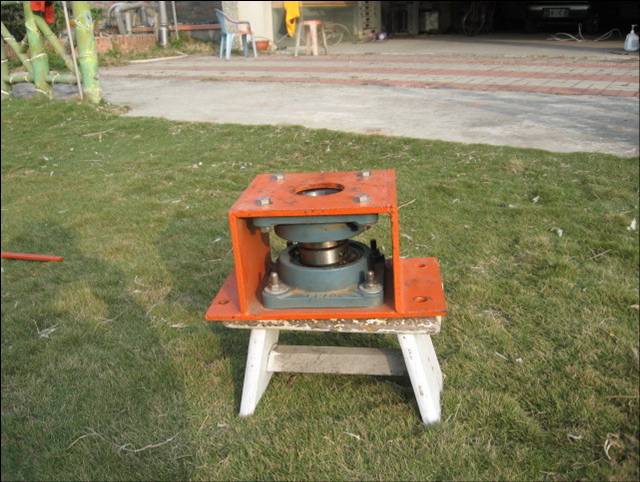

立式培林+座式培林+支架



防電線打結-180度迴轉-一支加長一公分凸出螺絲-180度觸碰風墮柄自動迴向

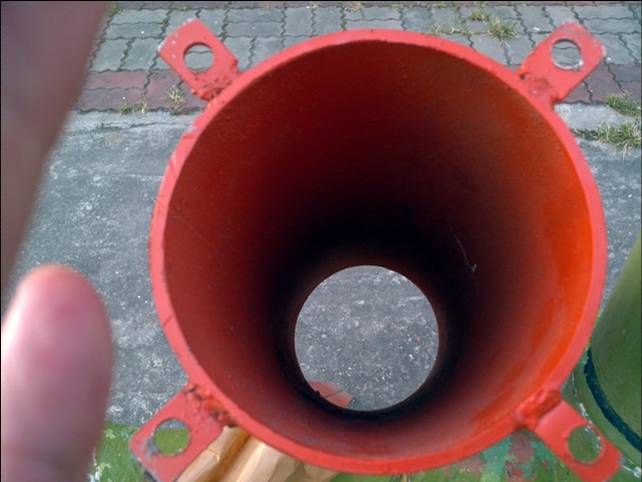

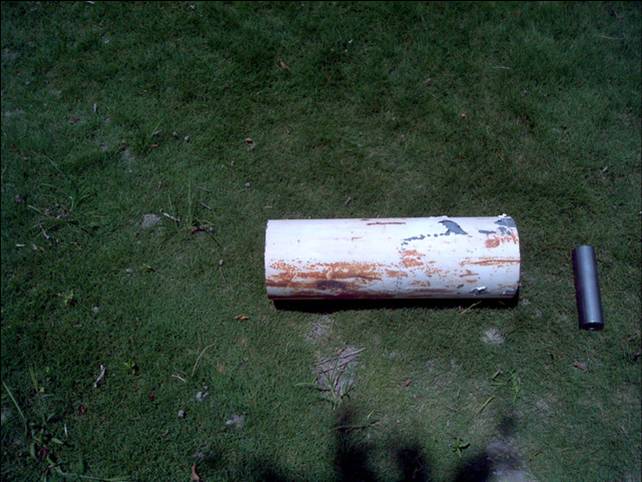

廢亞管-5吋-42公分-25公分處鑽1.9公分孔-接轉動軸-通電線

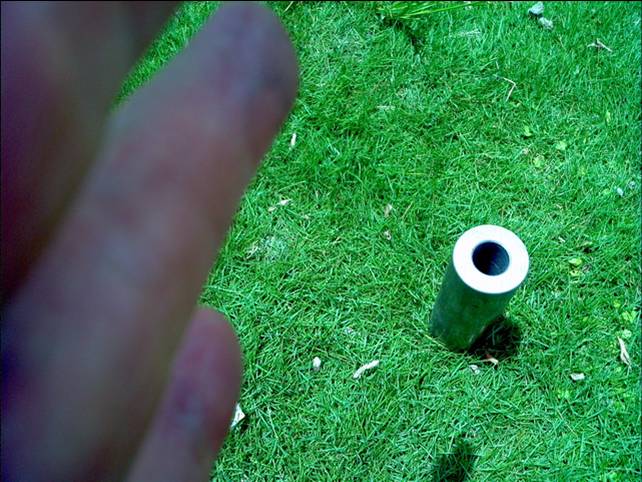

轉動軸-長15公分-外徑4公分-內徑2公分(通電線)

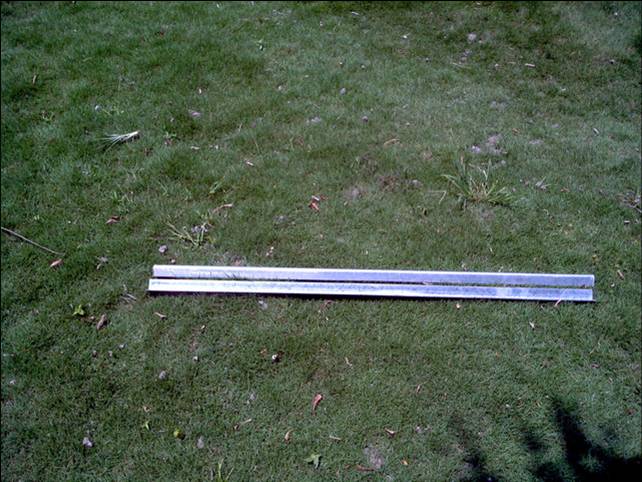

風舵柄-兩支1吋亞鐵-長100公分

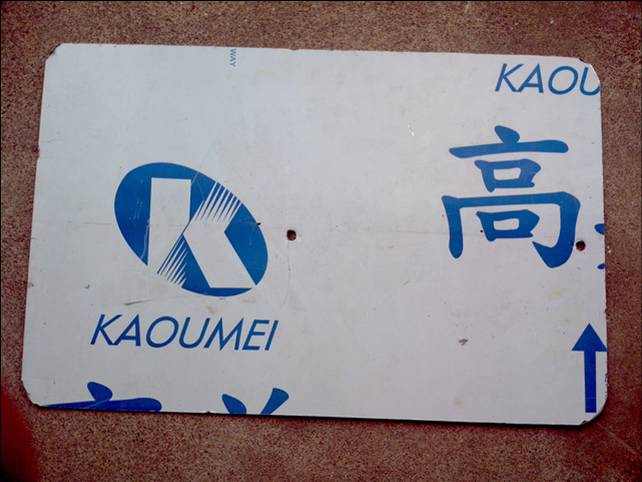

風舵-塑璃板40公分*60公分

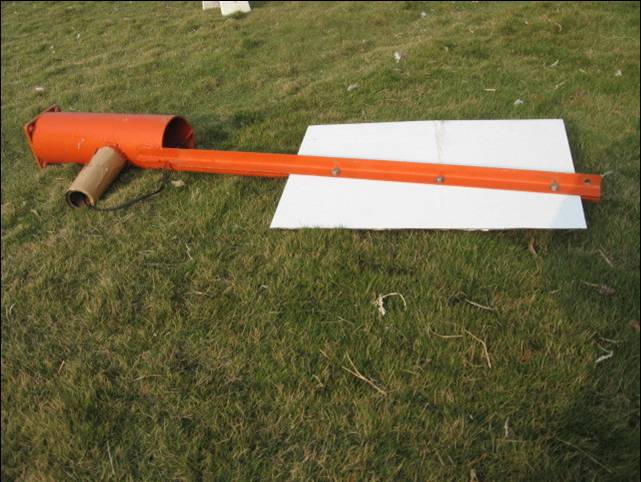

機殼+轉動軸+風舵-機殼

5吋鋼管42公分-轉動軸-直徑4公分長15公分-風舵柄三角鐵100公分-風舵-塑鋁板(裝潢建材)厚度0.1公分-40公分*60公分



發電機接機殼-焊接4個點-鎖3分螺絲

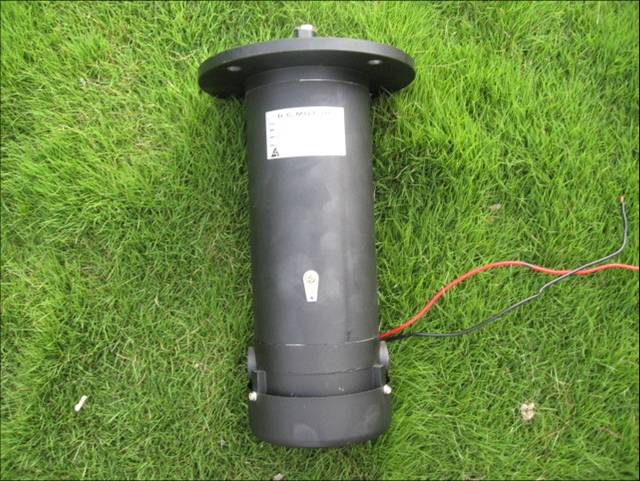

CD直流碳刷馬達，1馬力750w，電流5A，電壓220V-轉速1800轉

發電機：





發電機規格-轉速1800轉-電壓-220v-

一.100W-電流0.5A-

二.375w電流1A-

三.500w-電流3A-

四.1馬力750w-電流5A-60A-

五.兩馬力1500w-電流10A-120A

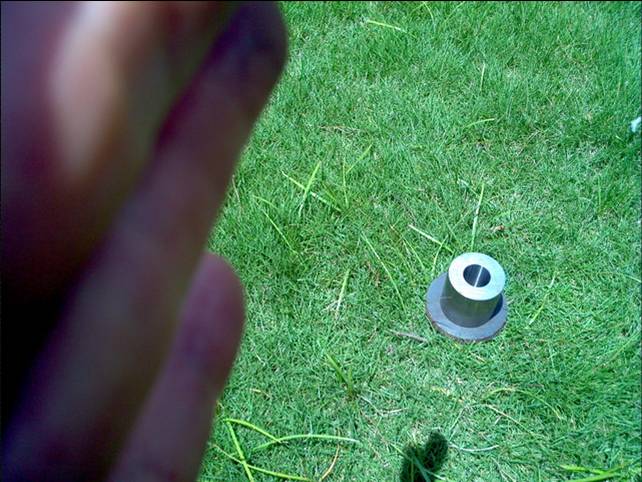

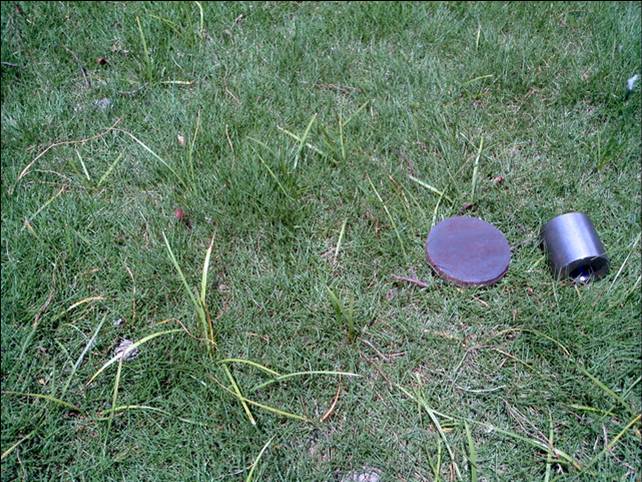

接發電機軸心-內孔徑1.9公分-圓中心鑽2.5分膛3分螺紋(以利拆解)-葉片支架銲接點







軸心與圓盤焊接

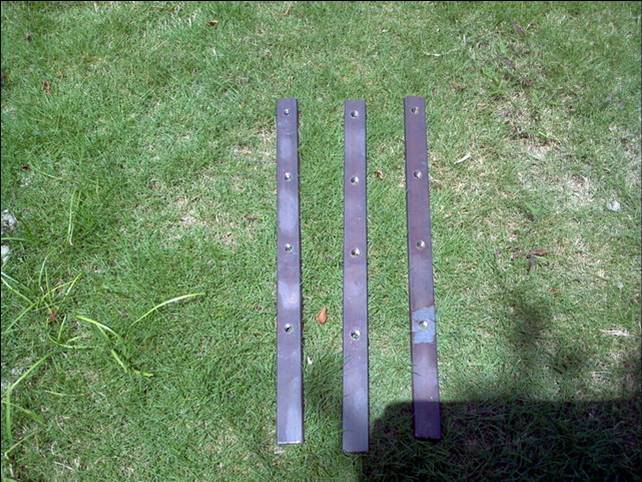

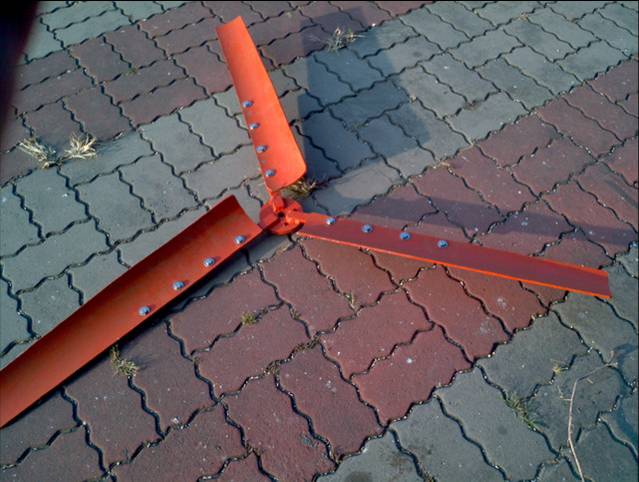

風葉 柄-3支長40公分-鑽4孔2.5分膛3分螺紋

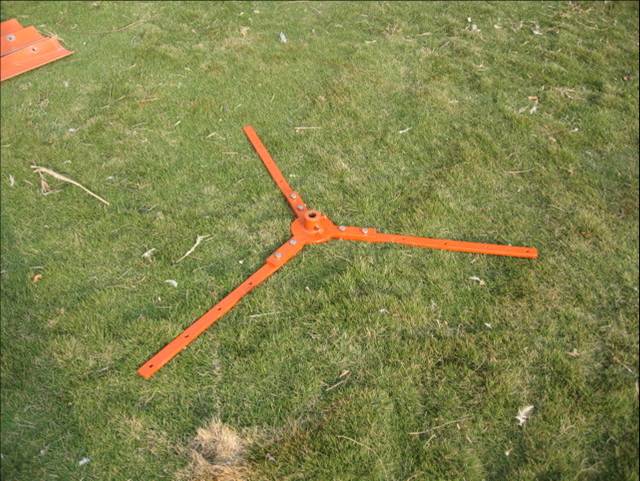

三腳架-支架

以3支長40公分寬3公分厚度0.3公分



葉片-角度低於45度以下，會產生空轉(打滑)，角度越小扭力越就小，經測試最好的角度，簡易型以45度最佳，加增速機適合在72度，超過72度會產生風阻

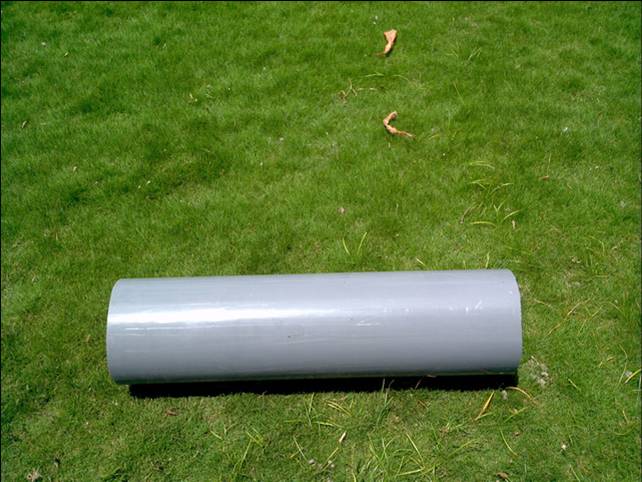

8吋水管*厚度0.4公分長度70公分

8吋水管-厚度0.4公分-畫一中心線-讓五等份紙依線記號-



廣告紙切割一公分寬-長度水管繞一圈-輒五等份-做記號-將記號畫在水管上下方-上下方畫線-按線切割(五等份就會均勻-等份就會均勻會擺動大-噪音)

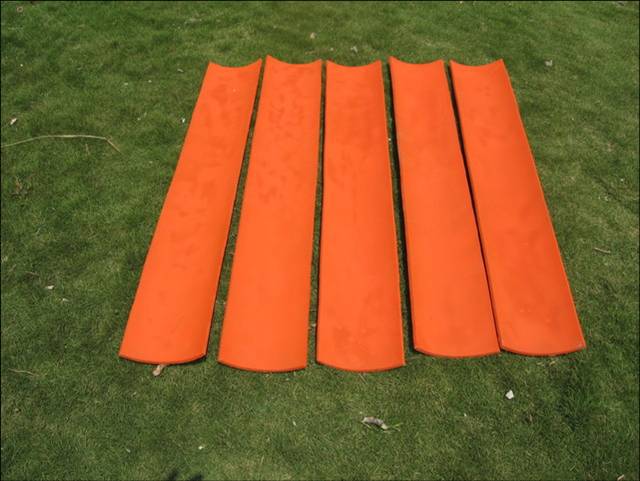

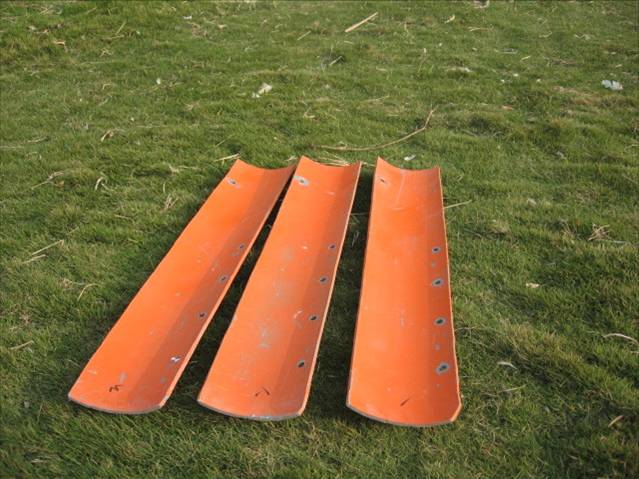

長70公分寬13公分-厚度0.4公分U型角度72度-以8吋水管


剎車：以正負連結讓電極短路便可剎車

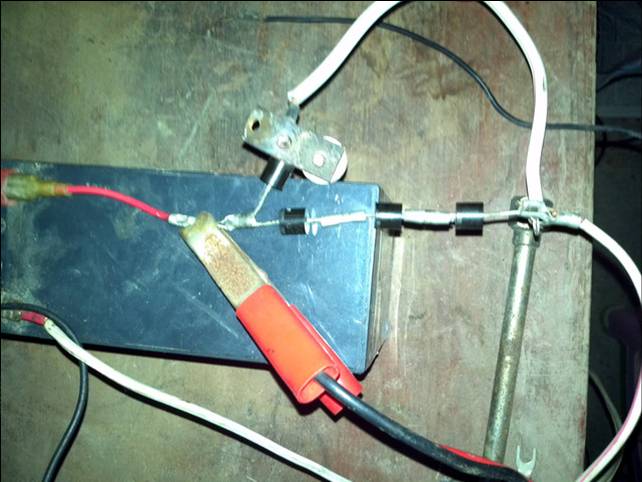

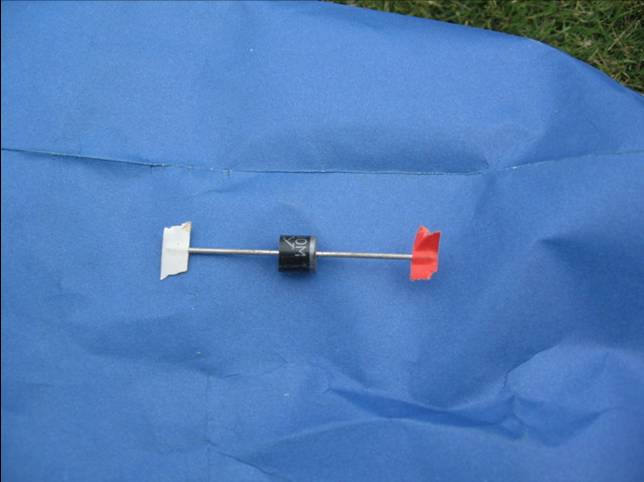

二極体:6A




二極体有兩端是輸入與輸出，輸入以白色標示接風機，輸出以紅色接電池，裝正電，如流量太小會發燙，可並裝2個。(規格P600M-6A)




 二極体-40A-大流量

保護電池-電源控制器:



當12v電池電壓低以11.1v自動斷電而保護電池過低放電，充電至12.5就會自動送電避免過充

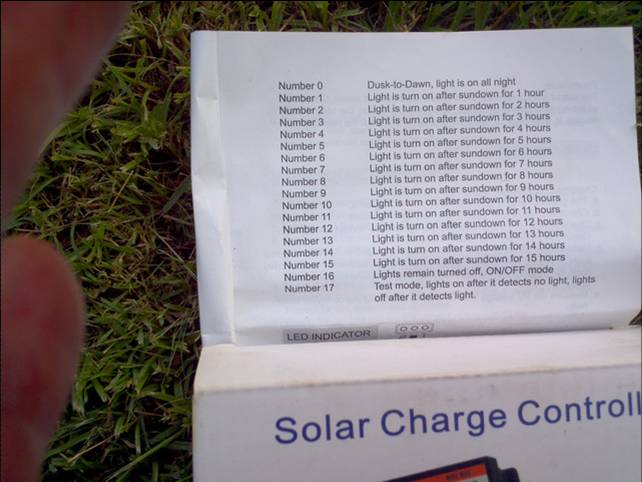

以光線控制放電時間-1小時-14小時

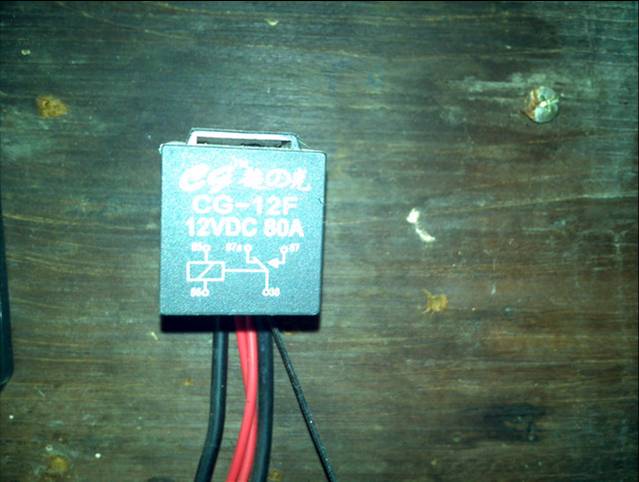

80A大電流繼電器(改裝汽車用品取得)

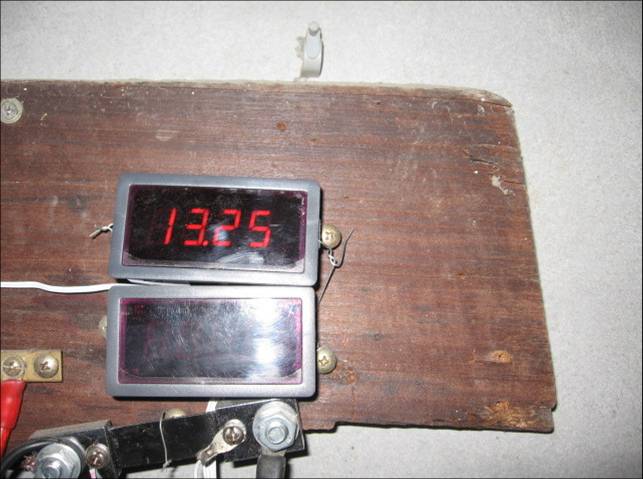

風速6公尺發電數據
12v電池X電流表數字幾安培-w(如電流表數字7.7X12v-92w)

電池容量計算公式=AH*電壓=w/小時-如(50AH*12V=600w-100W可用6小時)

加二極體可降低電壓-欺騙控制器至13.8V

12.5V啟動控制器電池沖不飽容易損壞- 達13.8V可加電池長壽命

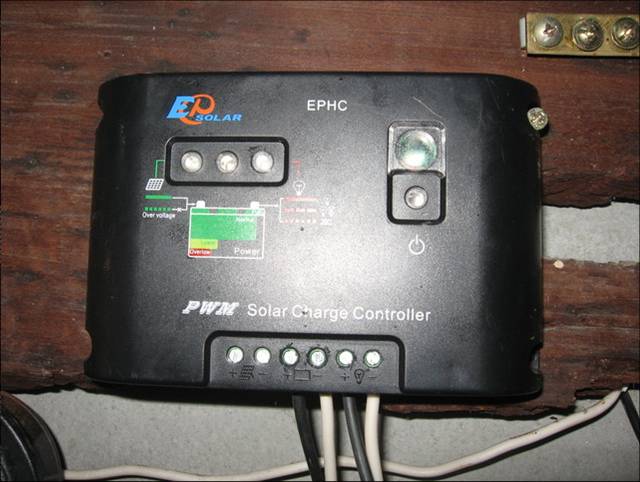

 12V-10A電源控制器-當電壓達到12.5V電源控制器-啟動繼電器12V-80A-負載

磷酸鋰鐵電池

環保電池-磷酸鋰鐵=石墨+液體+金屬+圓柱

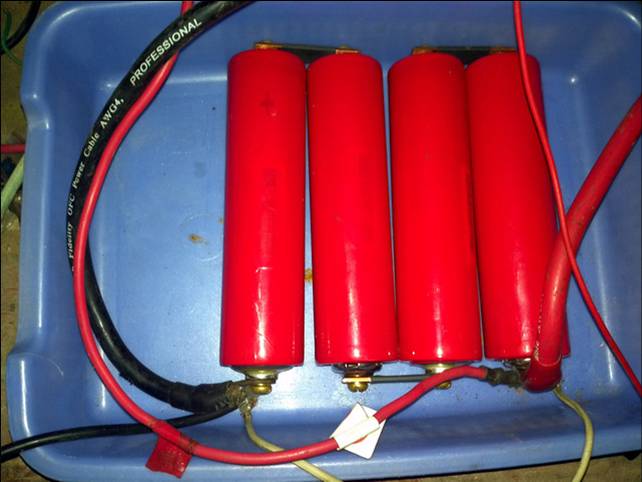

4顆3.2V16A串連=13V



磷酸鋰鐵，簡稱LFP，是一種鋰離子電池的正極材料，也稱為鐵鋰電池，特色是不含鈷等貴重元素，原料價格低，磷、鐵存在於地球的資源含量豐富，不會有供料問題，工作電壓（3.2V）、同單位重量下電容量電容大，高放電功率、可快速充電且循環壽命長，在高溫與高熱環境下的穩定性高，這個看似不起眼卻引發鋰電池革命的新材料


各種電池材料優劣比較

-------鉛酸------鎳鎘-----鎳氫-------鋰鈷----鋰錳---磷酸鋰鐵
工作電壓--2V------1.2v----1.2V-------3.7V ----3.7-----3.3V
高溫特性--佳-------尚可------佳--------尚可------佳-------佳
放電功率- 300-------855-----800--------320-----400----2000
能量密度-100-------150-----250--------466-----285------255
能量效率(%)60-------75------70---------90------90-------95
迴圈壽命--400------500-----500------->500---->500--->2000
使用壽命--1年-------2年-----2年--------2年------2年------5年 　
充電時間-時/8------1.5-------4--------2~4------2~4---0.5~1
自放電率-月/20%--30%------35%------10%-----10%------8% 　
專利限制---無--------無-----無---------無---------無-------有
安全性----佳--------佳------佳---------差--------尚可------優

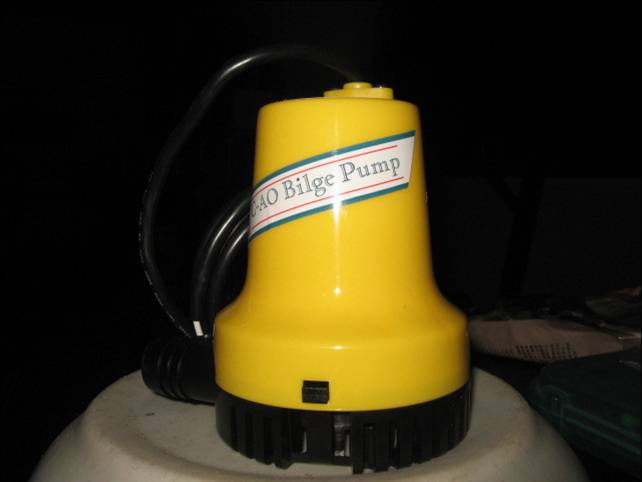

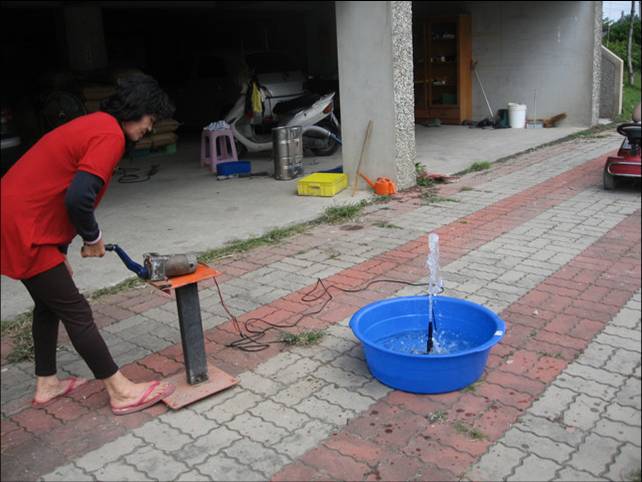

12V沉水幫浦



口徑1 1/8"(29mm)

最大流量1750加侖/小時(6600L/HR)

最高揚程:4.1M

型號CK-1800DC

尺寸:14.5*12*17cm

電流:10A

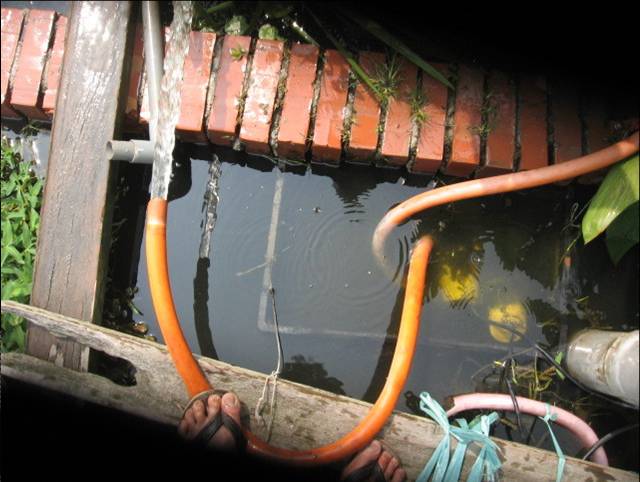

直流12V抽水機120W使用

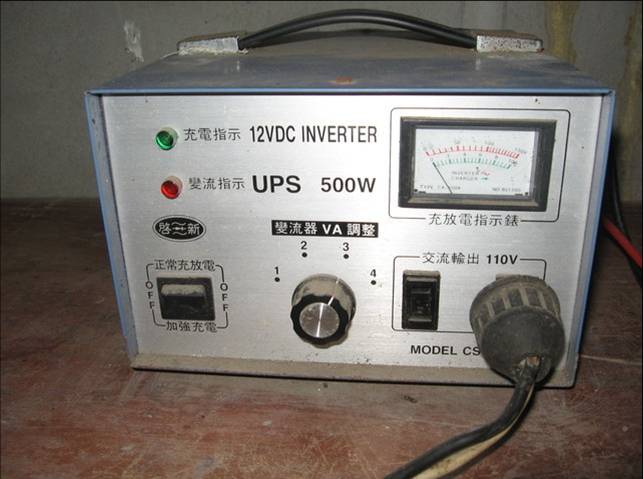

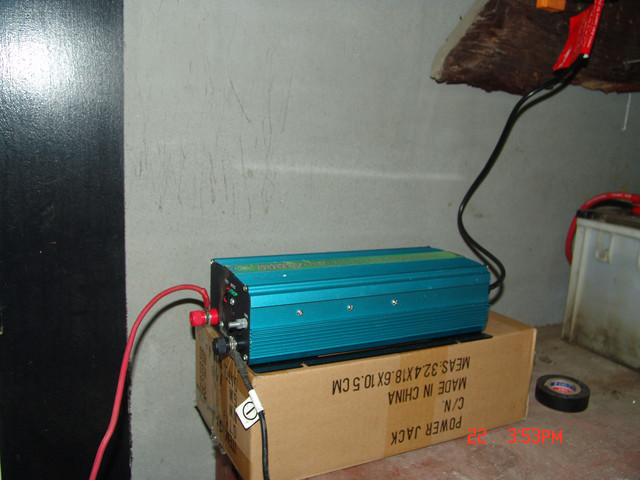

UPS-直流變交流

發電機-直流電-二極體(防逆流)-電池-UPS-交流電110V-家電

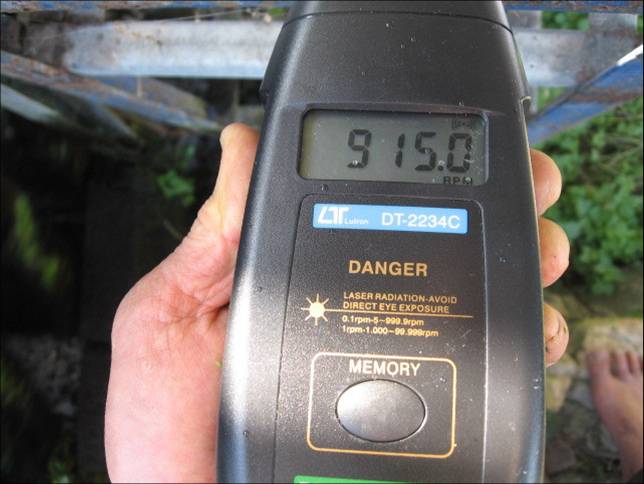

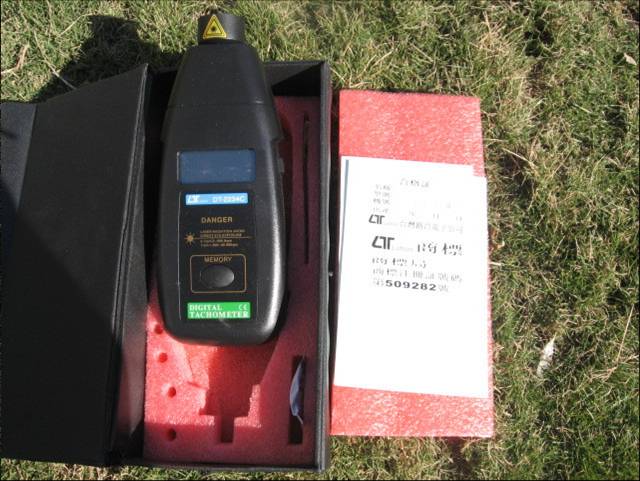

測轉速表



測試中

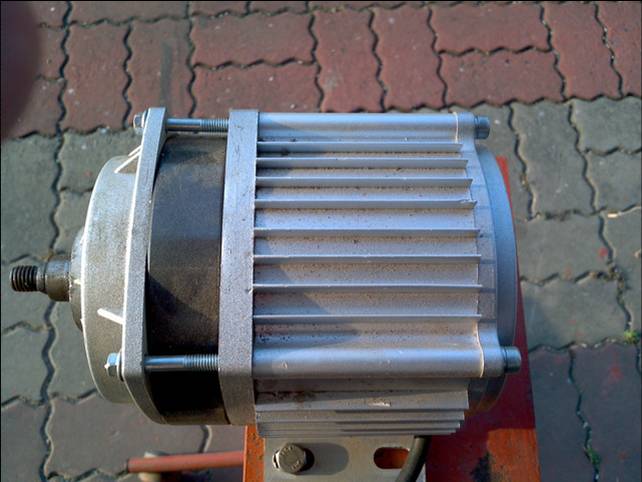

座式500瓦三相交流-無刷永磁600轉低速發電機。

鋁合金外殼，全銅線繞制，機重約5.5KG

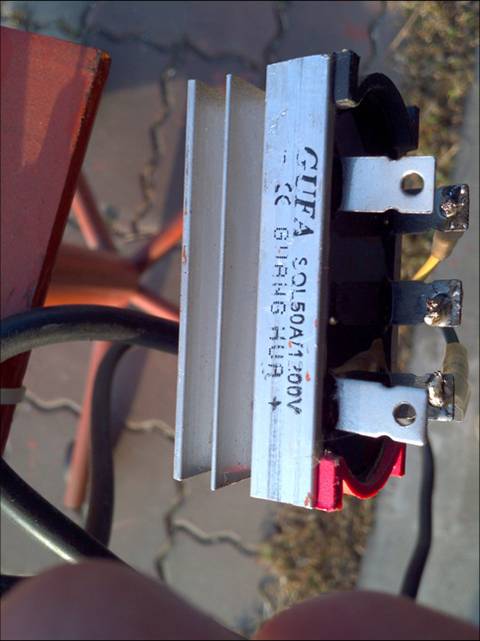

整流器-50A200V



葉片-70公分

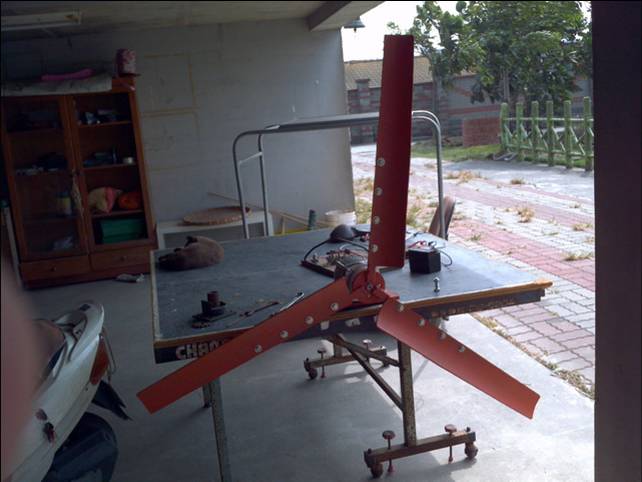

工作台測試中

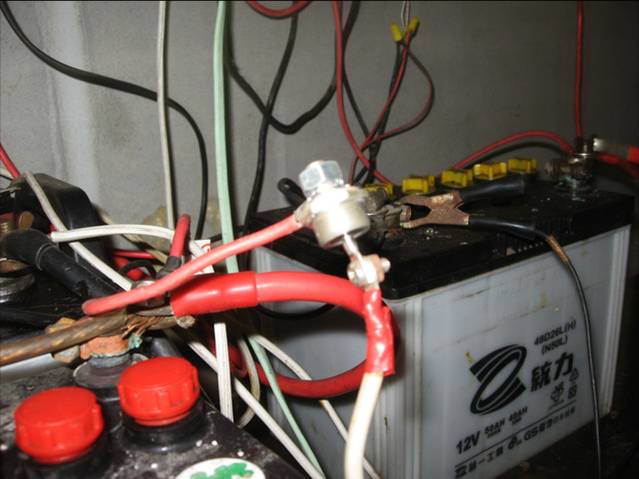

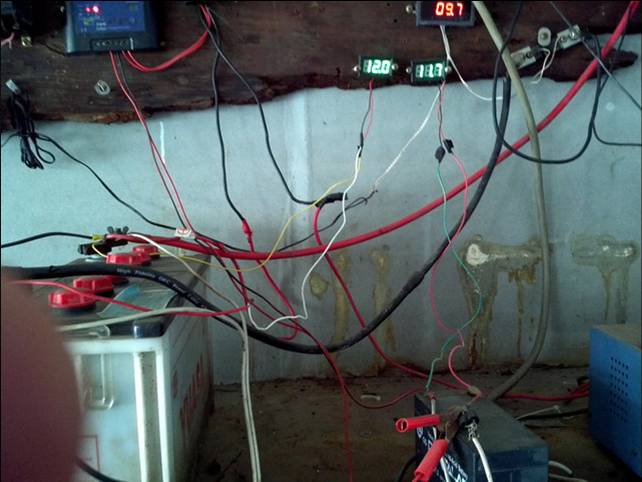

以二極體降低電壓



併聯電池-不同電壓-欺騙控制器-電池充電可達到飽和-增加電池壽命


二.增速風力發電機製造過程：


起動風速每秒2.5公尺，發電量40W，風速每秒增加1公尺，發電量增加40W，滿載風速6公尺，轉速200轉*5倍-1000轉，發電量11.2A乘載支架7.5米電線桿

增速機1:5+發電機-直流電-二極體(防逆流)-電池-UPS-交流電110V-家電

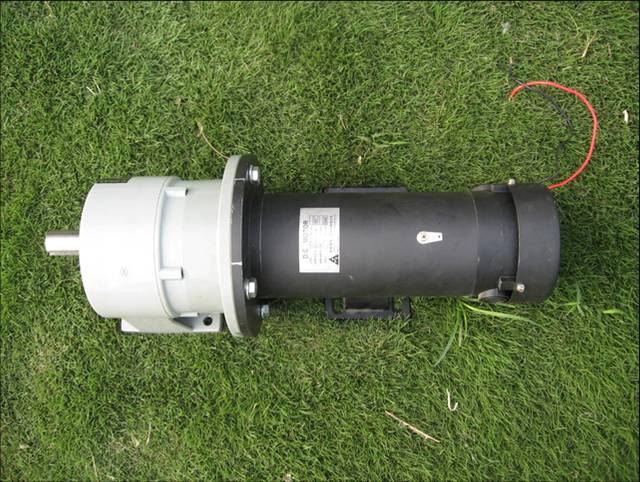

增速機1:5+發電機：




CD直流碳刷馬達，1馬力，電流750w，電壓110V轉速1800轉


錐銜接支架 ：

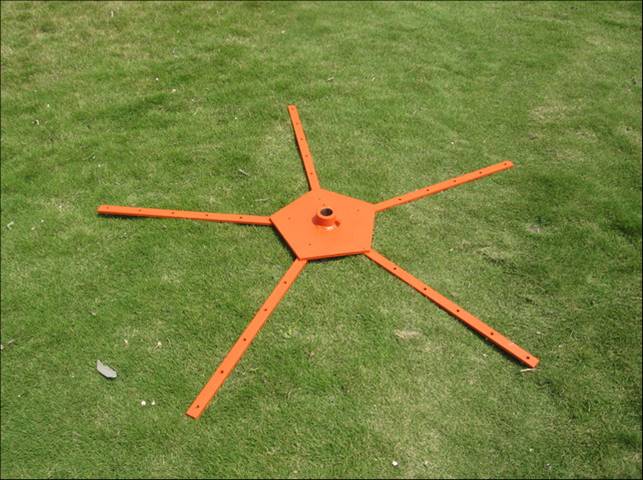

正五角形直徑30公分厚度1公分，鑽孔銜接支架-支架銜接葉片，支架以5支長60公分寬3公分厚度0.3公分

葉片：




葉片

長140公分寬22公分厚度0.4公分直徑300公分，塑膠水管，10吋塑管切割，利用圓徑U型擋風板，切風角度72度

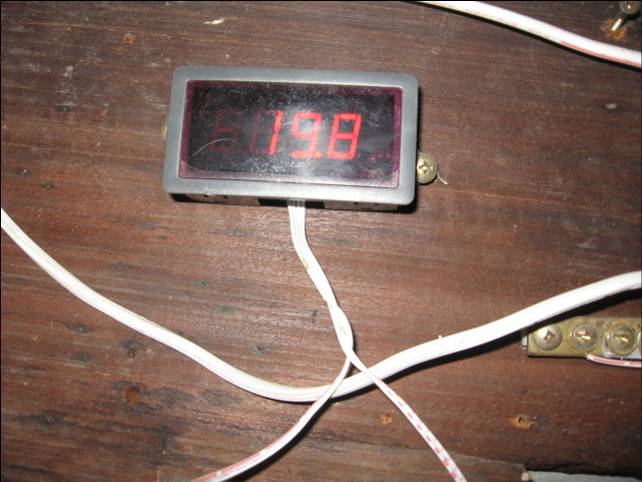

發電電流12v電池X電流表數字幾安培-w(如電流表數字19.8*12-237w)

 600型

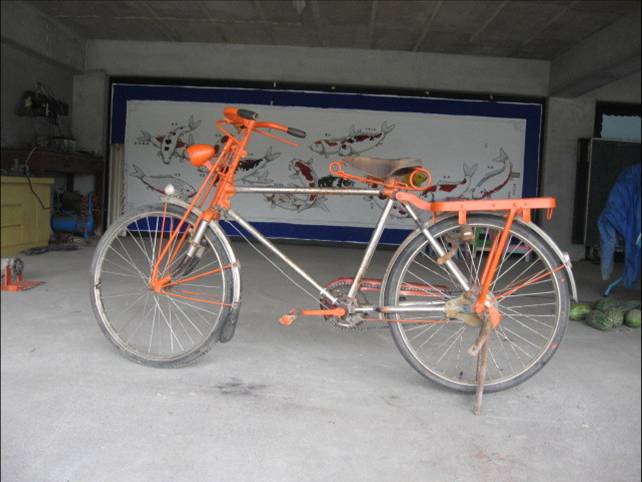

腳踏車發電

水車發發電

手搖發電
